突破焊接精度极限:进口合成石锡膏波峰焊治具的技术革命在Mini/Micro LED显示屏爆发式增长的2025年,传统焊接工艺已难以满足0.2mm以下焊点间距、±2μm成型精度的严苛要求。东莞路登科技推出的进口合成石锡膏波峰焊治具,通过材料创新与工艺升级,为高密度LED封装提供了突破性解决方案。

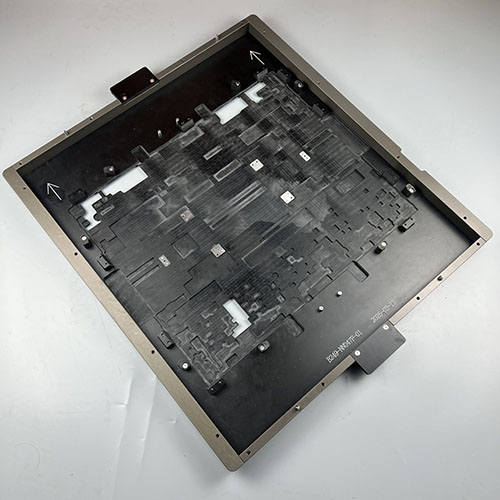

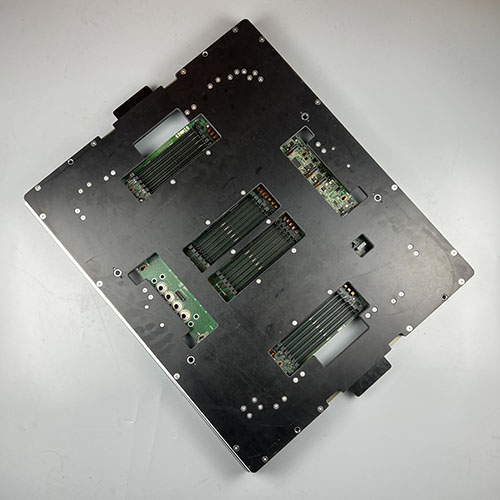

一、合成石基材:耐高温与尺寸稳定的双重保障 治具采用日本进口合成石材料,具有三大核心优势: 高温稳定性:在300℃持续工作环境下变形量≤0.05mm,避免传统FR4治具的翘曲问题,确保LED芯片与基板的对位精度。 超低热膨胀系数:CTE(热膨胀系数)仅为1.2ppm/℃,较铝合金降低80%,消除温度波动导致的焊点偏移。 耐化学腐蚀:特殊涂层可抵抗锡膏助焊剂侵蚀,使用寿命达10万次以上,降低企业耗材成本。
二、锡膏协同优化:导热与可靠的完美平衡’补vsdf厸㐰顧a‘ 配套的SnBiAg低温锡膏(熔点138℃)专为合成石治具设计: 超细焊粉:T7级焊粉(2-11μm)实现0.15mm焊点填充,空洞率控制在3.9%以下,较行业标准提升5倍散热效率。 激光兼容性:添加纳米银线提升激光吸收率,与治具的激光定位系统配合,实现±2μm焊接精度,良率提升至99.7%。 环保合规:无铅配方通过RoHS 2.0认证,焊接能耗降低35%,满足欧盟新碳关税要求。

三、应用场景:从车载屏到8K直显的全覆盖 该治具已成功应用于三大领域: 车载Mini LED:通过1500次温度循环测试(-40℃~125℃),焊点强度保持99.63%,满足AEC-Q102车规标准。 8K COB直显:支持每平方米200万颗芯片的高密度焊接,亮度均匀性达98.5%。 柔性穿戴设备:低温焊接避免FPC基板热变形,焊点抗弯曲次数提升至2000次。
四、客户价值:降本增效的实证数据 良率提升:某显示屏厂商导入后,焊接不良率从8.3%降至0.5%,年节省返修成本超120万元。 产能飞跃:治具的模块化设计支持多工位并行,单线日产能达3000片,较传统工艺提升40%。 绿色制造:免清洗锡膏减少后工序废水处理,助力客户通过苹果供应链ESG审核。
|
